很多家庭在装修时，弱电箱到客厅往往只预埋了一根网线。为了实现全屋 Wi-Fi 覆盖，我们通常会采用 主路由 + 副路由（有线回程） 的组网方案。

但在实际使用中，一个非常典型的问题是：IPTV 黑屏。

• 开启 IPTV 后机顶盒无法观看
• 副路由网络正常但电视不可用
• 直连主路由可以，一旦经过交换机就失效

👉 最终排查结论：问题出在网管交换机的 VLAN 配置。

📡 网络拓扑

光猫（桥接）
    │
    ▼
主路由（中兴 BE7200+ 拨号）
    │ LAN1
    ▼
交换机（SE7 网管交换机）
    │
    ▼
副路由（客厅）
    │ WAN
    ▼
副路由 LAN1
    │
    ▼
IPTV 机顶盒

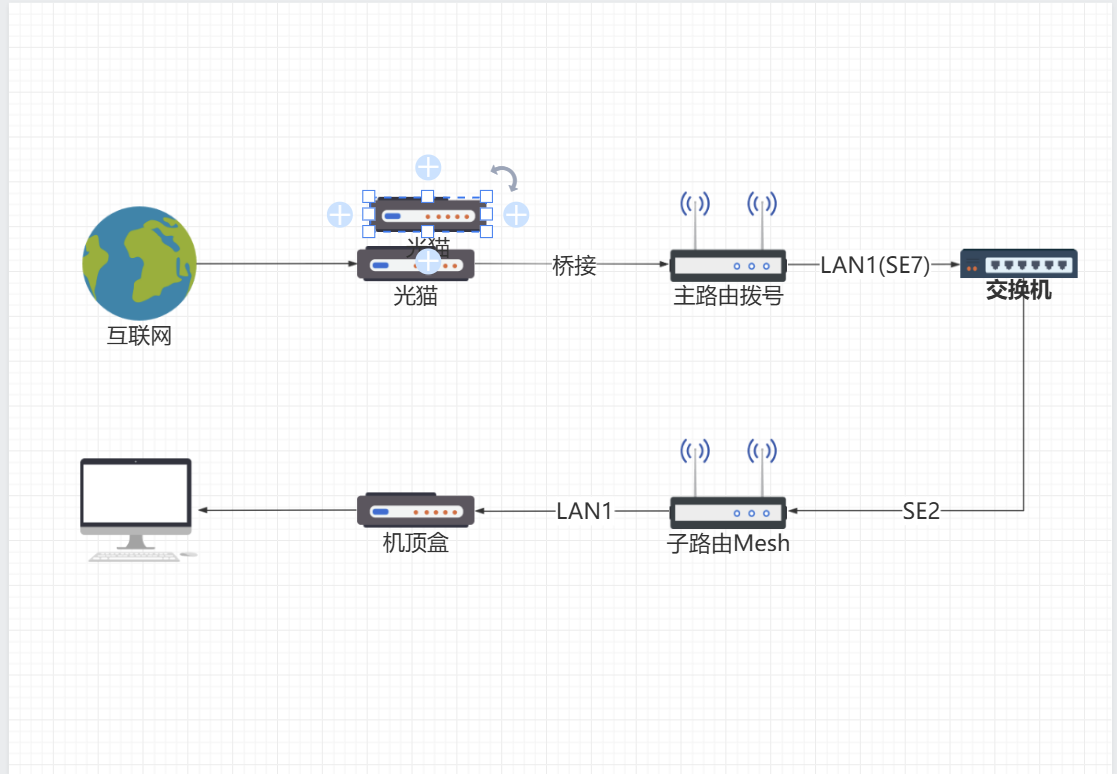

🖼️ 拓扑示意

🔍 故障原因分析

IPTV 与普通上网流量本质不同：

类型	VLAN	特点
普通上网	VLAN 1	不带标签，默认放行
IPTV	VLAN 45	带标签，需要允许

当交换机未正确配置 VLAN 45 时，会直接丢弃 IPTV 数据包，导致黑屏。

✅ 解决方案：VLAN 透传

核心目标：

让 VLAN 45 数据“带标签”从主路由原封不动传到副路由

① 创建 VLAN 45

• VLAN ID：45
• 名称：IPTV
• 成员端口：端口1、端口2

② 端口设置（核心）

端口	连接设备	模式
端口1	主路由	Tagged
端口2	副路由	Tagged

👉 必须使用 Tagged，否则 IPTV 一定无法使用。

③ PVID 设置

• PVID 保持 1
• 不要修改为 45

④ 保留上网 VLAN

确保 VLAN 1 正常存在，否则会导致全网断网。

📊 配置速查表

配置项	端口1	端口2	说明
VLAN 1	Untagged/Tagged	Untagged/Tagged	上网
VLAN 45	Tagged	Tagged	IPTV关键
PVID	1	1	默认

⚙️ 路由器设置

• 开启 IPTV 功能
• 绑定 LAN1
• VLAN ID 填写：45
• 802.1p：默认

⚠️ 常见错误

• 端口设置为 Untagged
• 副路由未使用 WAN 口
• PVID 改为 45
• 删除 VLAN 1

🧠 总结

IPTV 的本质是“带 VLAN 标签的专用流量”，能否正常使用取决于标签是否完整传递。

只要做到：VLAN 45 + Tagged透传，问题基本就能解决。

❓ 常见问题

Q：VLAN 不是 45？
联系运营商获取正确 ID。

Q：配置后断网？
检查 VLAN 1 是否被修改，必要时重置交换机。
